Espectáculo Brida ciega

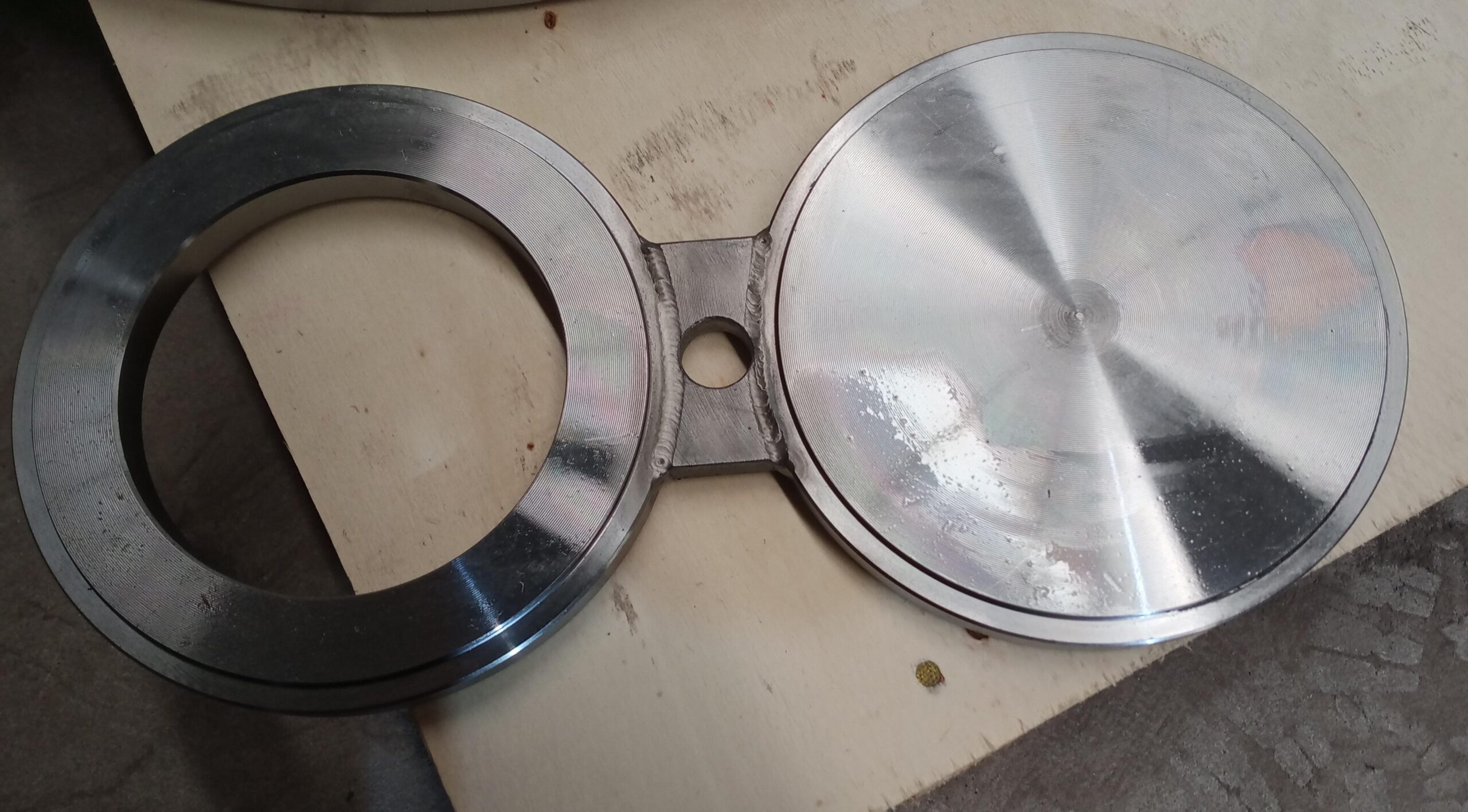

La brida ciega del espectáculo se nombra porque su forma se asemeja al número "8". Un extremo es ciego y el otro extremo es un anillo de hierro. Sin embargo, el diámetro del anillo de estrangulamiento es el mismo que el diámetro de la tubería y no juega un papel estrangulador. Este diseño hace que la brida ciega del espectáculo sea única y práctica en el sistema de tuberías.
La brida ciega del espectáculo se nombra porque su forma se asemeja al número "8". Un extremo es ciego y el otro extremo es un anillo de hierro. Sin embargo, el diámetro del anillo de estrangulamiento es el mismo que el diámetro de la tubería y no juega un papel estrangulador. Este diseño hace que la brida ciega del espectáculo sea única y práctica en el sistema de tuberías.
La brida ciega del espectáculo generalmente se usa en tuberías con diámetros más grandes, especialmente en las bridas de las tuberías donde el proceso debe cambiarse. A menudo se usa en sistemas de tuberías en industrias petroquímicas, eléctricas, metalurgias y otras industrias para garantizar la operación segura, estable y eficiente del sistema de tuberías.
Especificación de la brida ciega del espectáculo
| Cara de sellado | RF, FF, FTJ |
| Rango de tamaño | 1 \ / 2 " - 48" \ / DN15 - DN1200 |
| Calificación de presión | Clase 150, 300, 600, 900, 1500, 2500 lb |
| Estándar | ASME B16.48, ASME B16.5 |
| Acero carbono | ASTM A105 \ / A105N |
| Acero al carbono de baja temperatura | ASTM A350 LF2 \ / LF3 |
| Acero de tubería | ASTM A694 F42 \ / 46 \ / 56 \ / 60 \ / 65 |
| Acero aleado | ASTM A182 F11 \ / 12 \ / 5 \ / 9 \ / 91 \ / 92 |
| Acero inoxidable | ASTM A182 F304 \ / 304L \ / 304H, 316 \ / 316L, 310S, 317,347,904L |
| Acero inoxidable dúplex | ASTM A182 F51, F53, F44 |
Uso funcional de la brida ciega del espectáculo
Aislamiento y conducción
Cuando una determinada sección del sistema de tuberías necesita estar completamente aislada, la brida ciega del espectáculo se puede instalar como una placa ciega para bloquear parcialmente la tubería. Por ejemplo, cuando se está reparando un determinado dispositivo en la tubería, la brida ciega del espectáculo se puede instalar como una persiana para evitar que el medio en otras tuberías fluya hacia la sección de la tubería donde se encuentra el dispositivo, asegurando la seguridad del mantenimiento.
Cuando se debe realizar la tubería, la brida ciega del espectáculo se gira 180 grados e se instala para que la parte con agujeros esté conectada a la tubería, para que se pueda restaurar el flujo normal de la tubería. Por ejemplo, cuando se cambia el proceso de producción, si la tubería de repuesto debe ponerse en uso, se puede lograr ajustando el estado de la brida ciega del espectáculo.
Prueba de presión
Después de instalar el sistema de tuberías, se requiere una prueba de presión. La brida ciega del espectáculo se puede usar para cerrar el final de la tubería de la sección de prueba para que el medio (como el agua o el aire, etc.) se pueda inyectar en la sección de prueba para pruebas de presión. Al observar los cambios de presión, se puede detectar la opresión y la resistencia del sistema de tuberías.
Conmutación de procesos
En algunos procesos de producción industrial complejos, existen múltiples direcciones de flujo de material u modos de operación. La brida ciega del espectáculo puede realizar fácilmente el cambio entre diferentes procesos. Por ejemplo, en una refinería de petróleo, los procesos de producción de diferentes productos de aceite pueden tener algunas tuberías compartidas. Al ajustar la brida ciega del espectáculo, es posible cambiar entre la producción de diferentes productos de aceite.
